伞齿轮闸阀的结构原理

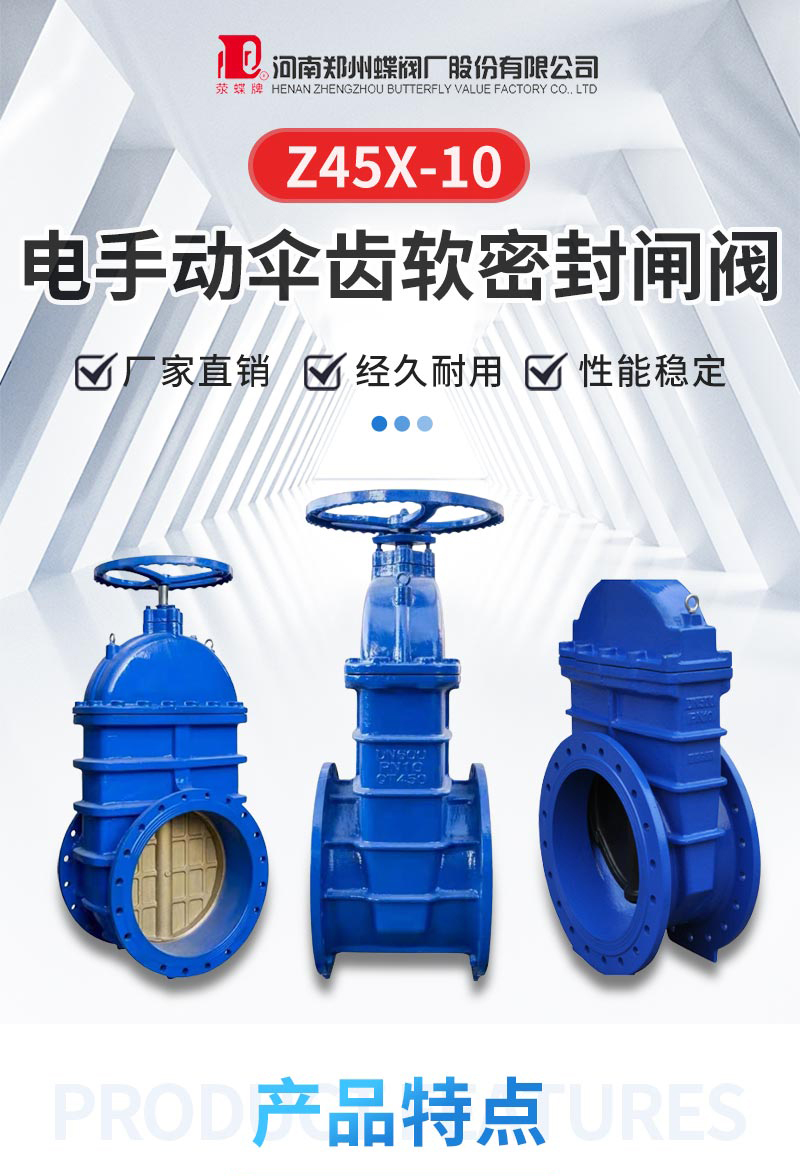

郑州蝶阀厂的Z545X型伞齿轮闸阀由两个相交轴上的伞齿轮驱动阀板开关。这种结构可以节省人力，一般用于大直径闸阀。其优点是整个传动运行平稳。与直齿伞齿轮相比，噪音低得多，承载能力大，传动功率大于普通直杆闸阀。

伞齿轮闸阀利用明杆闸板整体涂胶产生变形补偿，达到良好的密封效果，克服了一般闸阀密封不良、漏水、易生锈的现象。底部采用与水管相同的平底设计，不易造成杂物淤积，使流体畅通无阻。

伞齿轮闸阀的启闭部分为闸板，闸板的运动方向垂直于流体方向，因此只能用于全开全关，不能调节和节流。

伞齿轮闸阀的闸板制成能产生微量变形的闸板，提高了其工艺性能，弥补了加工过程中密封角度的偏差。这种闸板被称为弹性闸板。

伞齿轮闸阀主要用于污水处理厂、自来水厂、商场、社区、办公楼、水利工程等排水管道、消防管道和给水管道。连接或切断介质。实现开关功能。
